Доработки Creo для разработки управляющих программ для станков с ЧПУ

Описаные расширения входят в перечень доработок для Creo Parametric, выполненных ПТС, и предлагаемых к поставке вместе с системой.

Автоматическое получение карт наладки по ГОСТ

  • Автоматическое получение карт наладки по ГОСТ 3.1404-86.  Карта содержит описание переходов, режущего инструмента, режимы резания и основное время обработки.
  • Создание карты наладки по ГОСТ 3.1105-84. Карта содержит вид детали, способ крепления, ноль программы.

karta eskiza

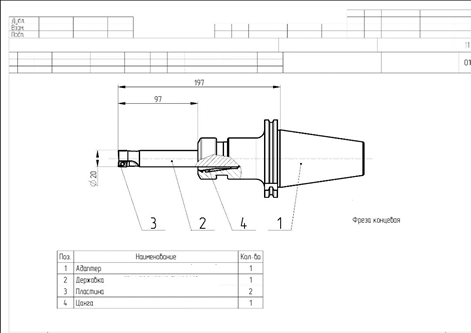

  • Возможно создание чертежа инструмента и автоматическое создание спецификации:

karta eskiza2


 Карта наладки по операциям

Автоматическое получение карт наладки с отображением эскиза детали и списком и эскизами режущего инструмента. Все данные для карты хранятся в файле обработки. Для каждого инструмента можно выбрать эскиз из библиотеки символов, либо создать его самому (Рисунок 1, Рисунок 2). Карту наладки можно редактировать стандартными средствами создания чертежа.

Минимальные требования: Creo 3.0

karta po oper1

Рисунок 1 - Эскиз детали

karta po oper2

Рисунок 2 - Список инструментов


Карта наладки по переходам

Автоматическое получение карт для каждого токарного перехода с генерацией эскиза, траектории инструмента, эскиза инструмента и параметрами обработки. Карта представляет собой обычный чертеж CreoParametric, который можно редактировать стандартными средствами Creo (Рисунок 3).

Минимальные требования: Creo 3.0

karta po perehodam

Рисунок 3 - Карта наладки токарного перехода

Также автоматически генерируется сводная карта об использовании инструмента. В зависимости от стойкости пластины и времени обработки автоматически рассчитывается количество пластин, необходимых для обработки детали.


Утилита стойкости

Позволяет автоматически разбивать ЧПУ переходы на несколько частей. В конце каждой части осуществляется отвод инструмента по алгоритму, который выбрал пользователь. Для удобства задания параметров отвода и подвода инструмента разработал графический интерфейс (Рисунок 4).

utilita stoik1

Рисунок 4 - Утилита стойкости

Разбивка программы осуществляется в процессе вывода управляющей программы. Результат разбивки можно посмотреть во встроенном симуляторе.

Минимальные требования: Creo 2.0


Дополнительные инструкции и методические указания по разработке управляющих программ

CreoParametric содержит встроенную помощь на русском языке Однако нашей компанией разработаны дополнительные материалы, которые позволят быстрее освоить работу с системой.

  • Базовый курс фрезерной 3-х координатной обработки
  • Расширенный курс фрезерной 5-и координатной обработки
  • Курс токарной обработки
  • Курс токарно-фрезерной обработки

Разработаны методические указания по настройке модуля ЧПУ CreoParametric и приведены рекомендации по обработке сложных поверхностей (Рисунок 5).

 dop instr1

Рисунок 5 - Обработка тонкой стенки


Расширенный перевод пользовательского интерфейса

Разработан дополнительный перевод ЧПУ параметров для более удобного использования системы (Рисунок 6).

 perevod1

Рисунок 6 - Параметры обработки


Команда для отображения только что созданной Управляющей программы

Для удобства работы создана горячая клавиша для отображения только что созданной Управляющей программы. Для удобства, программы отсортированы по времени создания. Таким образом для отображения последней программы необходимо нажать только кнопку ОК (Рисунок 7).

upr progr1

Рисунок 7. Отображение управляющей программы
